ED137 Gateway – Join™ VLC

Join™ VLC ist ein Gateway zur Integration analoger VCCS Quellen welche EUROCAE ED137 unterstützen. Join™ VLC stellt eine Reihe von Schnittstellen für unterschiedliche Endgeräte im modernen ATC Umfeld bereit.
Datenströme können aufgezeichnet und spezielle Leistungsmerkmale verarbeitet werden.

  • Verschiedene Redundanzkonzepte
  • Betrieb mit oder ohne Serverinfrastruktur
  • Zentrales wie auch dezentrales Lösungskonzeption
  • Robuster Aufbau
  • Verschiedene Bauformen
  • Unterschiedliche Betriebsarten
  • Digitale Eingänge und Kontakte
  • Integrierte serielle Schnittstellen
  • Zuverlässig und gerichtsverwertbare Aufzeichnung

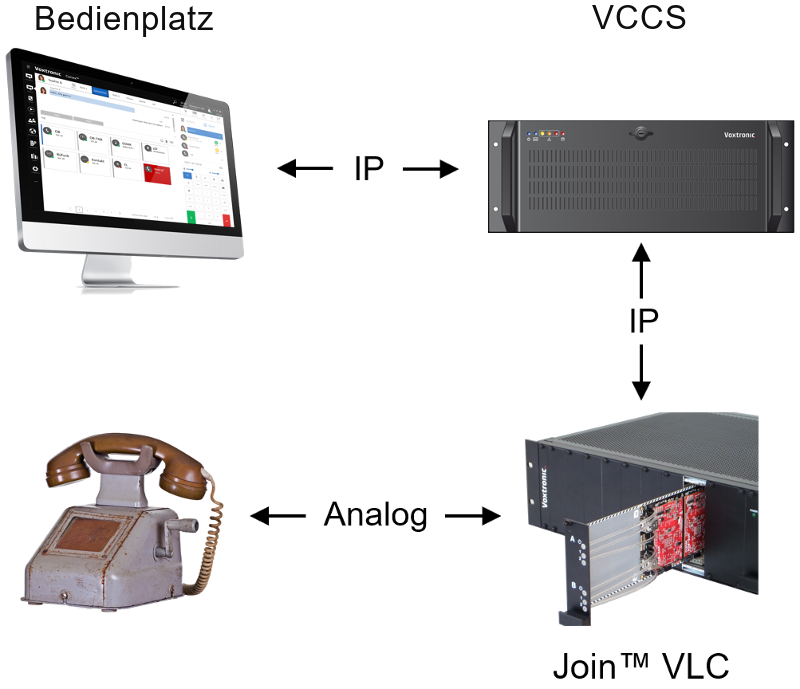

Infrastruktur mit Kommunikationsserver Voxtronic Conex™

Hierbei wird das Gateway von einem VCCS Server angesteuert. Unterschiedlichste Redundanzkonzepte sind möglich sowie ein zentrales Management mittels Conex™ TCMS.

Ortsbatterie

Join™ VLC verbindet Telefone mit Ortsbatterie aktiv über VoIP. Für die Erzeugung des Rufstromes wird das Gateway um einen Ruftongenerator (RTG) erweitert. Über Kontakte kann auch ein externer Ruftongenerator gesteuert werden.

Analoger Funk und digitaler Funk

Funksysteme können über 2-Draht oder 4-Draht angeschlossen werden. Die PTT-Taste wird über Kontakte oder eine Mittelpunktanzapfung angesteuert. Eine Belegung des Kanals wird von digitalen Eingängen erkannt und über Kontakte signalisiert. Zusatzdaten des Digitalfunks (z.B. TETRA) können über RS232- oder RS485-Schnittstellen übergeben werden.

Elektrische Lautsprecheranlagen (ELA) und Beschallungen

Einseitig gerichtete (EL) als auch wechselseitig gerichtete (WL) Lautsprecheranlagen werden über die analoge Schnittstelle (2-Draht oder 4-Draht) angeschlossen. Join™ VLC kann beim Einsatz für Beschallungen mit oder ohne Verstärkermodul betrieben werden. Externe Verstärker werden über Kontakte gesteuert und externe Kontakte über digitale Eingänge ausgewertet.

Öffentliche Telefonie und Betriebstelefonie

Join™ VLC unterstützt zur analogen Anbindung an Telekommunikationsanlagen (PBX, BASA), Amtsleitungen (PSTN) und Telefonapparate die Betriebsart FXO/FXS. Leistungsmerkmale wie CLIP, CLIR, COLP usw. werden genauso transparent weitergeleitet wie DTMF Töne und übermittelte Rufnummern.

Passive Anschaltung (Aufzeichnung, Sprachdokumentation)

Zur rückwirkungsfreien Aufzeichnung des Kommunikationsverkehrs auf analogen Leitungen kann Join™ VLC mit hoher Impedanz aufgeschaltet werden (Betriebsart hochohmig, passiv). Je nach Sicherheitsanforderung können Aufzeichnungen verschlüsselt und komprimiert gespeichert sowie automatisch auf ein anderes System übertragen und in Abhängigkeit der Relevanz nach einer definierten Zeit gelöscht werden.

Integrierte Funktionsüberwachung

Join™ VLC kann als Funktionsüberwachung konfiguriert werden. In diesem Fall wird über das nicht verwendete Paar der 4-Draht Schnittstelle ein DTMF Signal geschickt und auf dem verwendeten Paar der 2-Draht Schnittstelle ausgewertet.

Es generiert Testanrufe, mit denen Anschlüsse und Leitungen auf ihre Funktionsfähigkeit getestet werden können. Mit den Testanrufen wird nicht nur der Status des Anschlusses, sondern auch die Qualität der Leitung getestet. Auf diese Weise können fehlerhafte Anschlüsse, korrodierte Leitungen oder falsche Rangierungen erkannt werden. Besonders für selten genutzte Anschlüsse, Reserveanschlüsse oder langen Notleitungen ist diese automatische Überprüfung wichtig.
